Saturday, February 25, 2012

පරිගණක 2 ක් CAT කේබල් වලින් සම්භන්ද කර දත්ත හුවමාරු කරගන්නා අන්දම ...පළමු කොටස

පසුගිය සතියේ අප ඊතනෙට් යනු කුමක්ද  සහ නෙට්වර්ක් කේබල් ගැන සාකච්චා කලා ඔබට මතක ඇති .පරිගණක එකිනෙකට සම්භන්ද කිරීමේදී මෙම කේබල යොදාගන්නා ආකාරය ප්‍රයෝගික නිදසුනක් සමග ඔබට අද විස්තර කරන්නම් .

කිසිදු අමතර උපාංගයකින් තොරව පරිගණක 2 ක් අතර දත්ත හුවමාරුව සඳහා යොදාගතහැකි ක්‍රමයක් ඔබට මම මෙහිදී විස්තර කරන්නම් .

පරිගණක ජාල කරණයේදී යොදාගන්නා කේබලයක කේබලයට අමතරව සම්භන්දක එනම් RJ45 Connectors සහ රබර් කවර Rubber Boots අඩංගුව ඇත .පහත රූපවලින් ඒ එකින එක දක්වා ඇත .

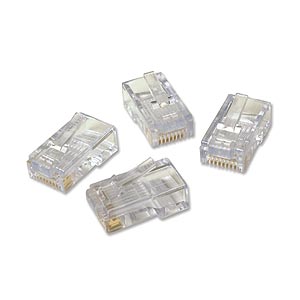

1.RJ45 සම්භන්දක  RJ45 Connectors
side elevation
bottom
different views






















2.රබර් කවර Rubber Boots
White Color Boot Front & Rear View

many colors



Finished Cable



            බොහෝ ස්ථානවලදී මෙම රබර් කවරය එහෙමත් නැත්තම් රබර් බූට් නොසලකා හැර තිබෙනු මා දැක ඇත්තෙමි .මාගේ මතය නම් මෙම කොටස ඉතාවැදගත් කොටසක් බවයි .ඔබට ඉහත රුපයේ එයින් ආවරණය වූ .RJ45 සම්භන්දක  RJ45 Connectors යේ ලීවරය(locking Lever) පෙනෙනු ඇත .මෙම කේබලය යම්කිසි උපකරනයකට සම්භන්ද කිරීමේදී මෙම ලීවරය එම උපකරණයෙන් නොගැලවෙන පරිදි තබාගැනීමට උපකාරීවේ .ඇත්තෙන්ම එය අගුලක් එනම් ලොක් එකක් ලෙස  ක්‍රියා කාරී වේ.යම්ලෙසකින් එම ලිවරයට හානි උවහොත් සම්බන්ධතා බුරුල් වීමට බොහෝ ඉඩකඩ ඇත .එම නිසා කේබලයක කල්පැවැත්ම තබාගැනීමට මෙමෙ රබර් බූටය  ඉතා වැදගත් වෙයි .

පරිගණක ජාල රැහැන් ආකාර Types of Network Cables .

                                  CAT 5, CAT 5e ,CAT 6 වර්ගයේ කේබල්ස් වර්තමාන පරිගණක ජාලවලදී භාවිත කරනබව මම කලින් ලිපියේදී සඳහන් කල ඔබට මතක ඇති .මෙම 3 අතරිනුත් වර්තමානයේ CAT 5e ,CAT 6 බහුලව භාවිතා කෙරේ .පරිගණක ජාලයකදී තෝරාගන්නා කේබලයේ ගුණාත්මක භාවය එම ජාලයේ කාර්යක්ෂමතාව කෙරෙහි සෘජු බලපෑම් ඇති කරයි .කේබලයේ ඇතුලත ඇති කම්බි වල ගනකම , එහි ඇති තඹ ප්‍රතිශතය , හා පිටත කවරය  ,යන සාධක කෙරෙහි මෙමෙ කේබල තෝරාගැනීමේදී අවධානය යොමු කල යුතුය .

මෙම ට්විස්ටඩ් පෙයාර් කේබල .RJ45 සම්භන්දක  RJ45 Connectors සමග සම්භන්ද කිරීමේ ක්‍රමය අනුව ප්‍රධාන කේබල ආකාර දෙකකි .

එනම්

1.Cross Over Cable

2.Patch Cable/Straight Through Cable

දැන් අප මෙම එක් එක්\ කේබල සාදාගන්නා ආකාරය විමසා බලමු

1,ක්‍රොස් ඕවර කේබලය (Cross Over Cable)


                       ඉහත රුපයෙන් ක්‍රොස් ඕවර කේබලය (Cross Over Cable) තැනීමේදී ඇතුලත ඇති වයර තිබියයුතු ආකාරය දක්වා ඇත .කේබලයක් තැනීමේදී ඉහත උපාංග වලට අමතරව ඔබසතුව කුඩා පිහියක් , කටර් අඬුවක්  සහ RJ45 Crimping (or Clipping) ක්‍රිම්පින්ග් ටූල් එකක්  තිබිය යුතුය .

කේබලය සාදාගන්නා ආකාරය (උපුටා ගැනීම http://www.cctvcamerapros.com/CAT-5-Wiring-Diagram-s/293.htm වෙතින් )
  1. Using an cat5 cutter and crimping tool, strip about 1/3"of the out jacket of the cat-5 cable.  Be sure not to strip or damage any of the pairs of inner cables.

    Cut Cat-5 Cable
  2. Assemble the pairs of wires in the following order for network cables (EAI standard / TIA-568B).

    CAT-5 Wiring Diagram
  3. Insert the wires into the RJ45 jack as seen below.  Be sure to keep the wires in the correct order.

    CAT-5 to RJ45
  4. Insert the RJ45 connector into the crimping tool (again carefully make sure the wires stay inserted in the correct order).  Crimp down firmly on the crimping tool to permanently attach the RJ45 to the CAT5 cable.

    Crimp RJ45

මා ඉහතදී සඳහන් කල පරිදි මෙහිදීද රබර් බුට්‌ යොදාගෙන නැතිබවක් පෙනී යයි .එහෙත් මා ඔබට දෙන උපදේශය නම් හැකි සම විටක දීම එය පාවිච්චි කරන ලෙසයි .

2.Patch Cable/Straight Through Cable (පැච් කේබලය )

මෙය සැදීමට ඉතා පහසුය ඉහත කේබලය සකස් කිරීමේදී  ඇතුලත ඇති වයර යුගල දෙකක් එකිනෙක මාරු කර ඇති බව ඔබ දකින්නට ඇතිබව විශ්වාස කරමි .මෙහිදී එවැන්නක් නොකර කෙලින්ම අදාල වයර සම්භන්ද කිරීම සිදු කරනු ලබයි .පහත එම කේබල දෙක අතර ඇති වෙනස්කම් පැහැදිලිව දක්වා ඇත .



මීළඟ ට බොහෝදෙනෙකුට පැනනැගෙන ගැටලුවනම් මෙම ක්‍රිම්පින්ග් ටූලය කුමක්ද යන්නයි , ආර්.ජේ 45 කනේක්ටරයට වයර ඇතුල් කලපසු එම කනේක්ටරයේ ඇති පින් වලට වයර සම්භන්ද කිරීමේ කර්ර්යය කරවාගනු ලබන්නේ මෙම උපකරණය මගිනුයි .මෙය ආසන්න වශයෙන් රුපියල් දහසකට වැඩි නොවේ .නමුත් එයට වඩා මිල අධික ඒවාද වෙළඳපොලේ දක්නට ලැබේ .

දැන් අප සරලව  කේබලයක් සාදාගන්නා ආකාරය ඉගෙනගත්තා .මෙසම්භාන්දයෙන් ගැටළු අත්තම් ඉදිරිපත් කරන්න ඊළඟ ලිපියෙන් Windows XP , Windows 7 මෙහෙයුම් පද්දති වලදී පරිගණක දෙකක් එකිනෙක සම්භන්ද කර දත්ත හුවමාරු කරන අන්දම පෙන්වා දෙන්නම් .

4 comments:

  1. අයියේ ටෙලිකොම් ලයින් එකෙන් දෙන කේබල් එක (ෆෝන් එකයි ටෙලිකොම් එකයි සම්බන්ද වෙන කේබල් එක) එකෙන් පුලුවන්ද...? නැත්නම් ඔය වගේ කේබල් ගන්න කඩවල තියෙනවද..? කරුණාකර කියාදෙන්න..

    ReplyDelete
    Replies
    1. Telephone cable be malliii......
      Network cables kyala kaden illanna ethakota denawa....
      Telephone cable 1e jack 1ta wada network cable jack 1 tikak lokui

      Delete
    2. ටෙලිෆෝන් කේබල් RJ 11. නෙට්වර්ක් කේබල් RJ 45. ඔය දෙකම ක්‍රිම්පින් ටූල් එකෙන් පුළුවන්.

      Delete
